給水・給湯プレハブ配管システム

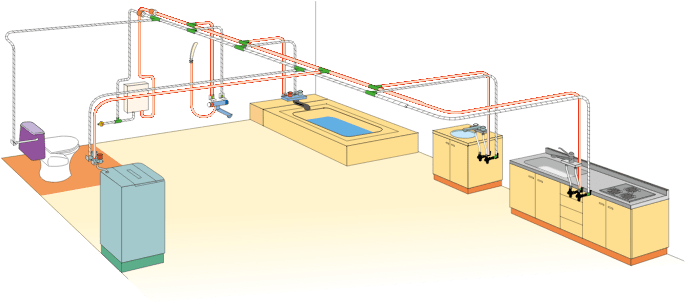

分岐配管システム
天井
床
エルメックス(R)分岐配管システムは、可撓性樹脂管特有のさや管ヘッダー工法とは別に、 水道界のニーズに答え、従来配管(VLP配管、HIVP管、銅管)と同様の分岐工法によるコンパクトな配管システムで、接合部の信頼性を、大幅に向上させました。

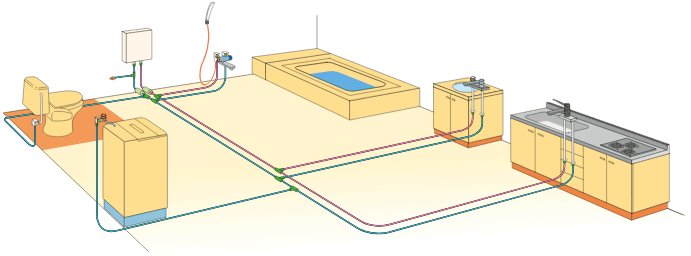

ヘッダー工法
天井
床
さや管ヘッダー工法とは、従来配管の分岐工法とは異なります。ヘッダーをパイプシャフト内や屋内に設置し、先にさや管で各給水栓まで埋め込み配管やころがし配管等で配管しておき、後からさや管内に樹脂管を通管する工法です。

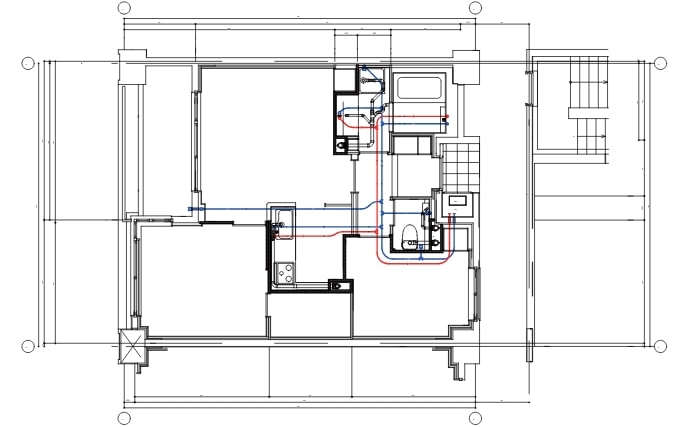

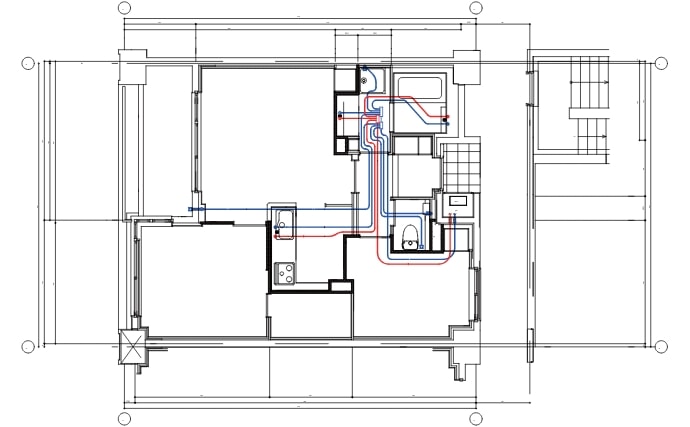

施工図
施工図とは、設計図書（図面及び仕様書）を基に施工するために必要な材質、形状、寸法を表示した詳細な図面のことです。
天井・床分岐配管
天井・床ヘッダー配管

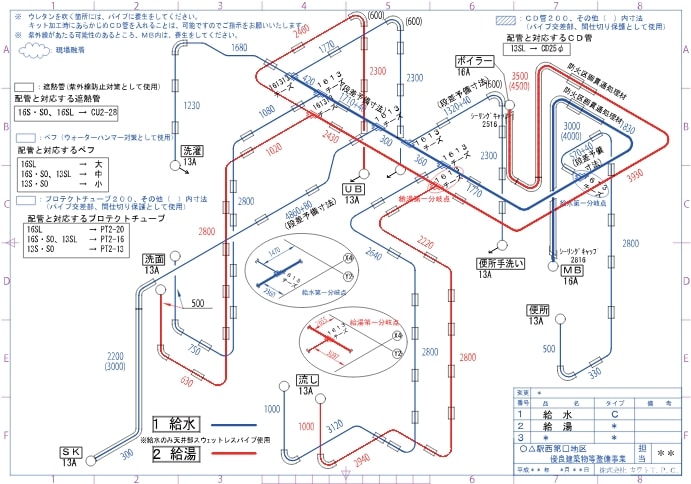

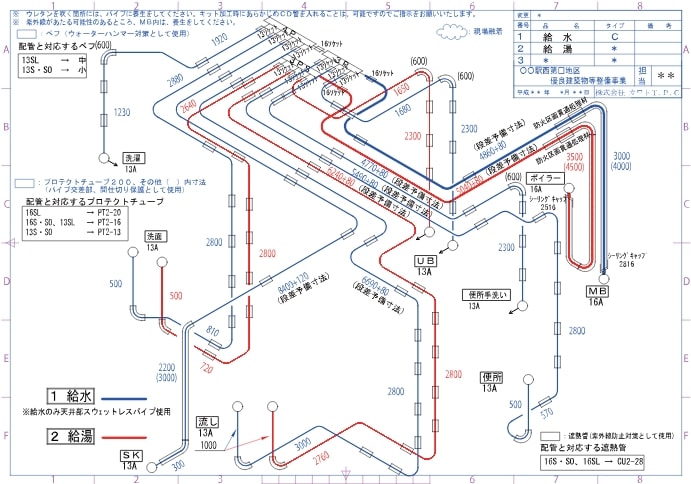

システム図
システム図とは、施工図を元にアイソメ図(アイソメトリック図)の企画、作成します。また積極的にVE案なども提案させていただきコスト削減にもご協力致します。

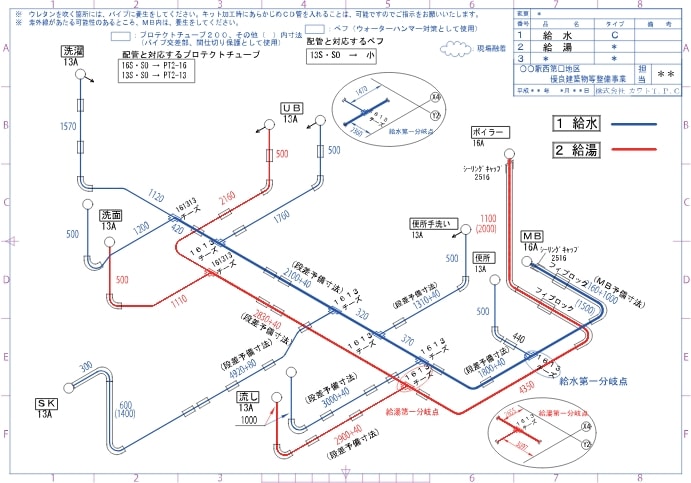

天井・床分岐配管
天井
床

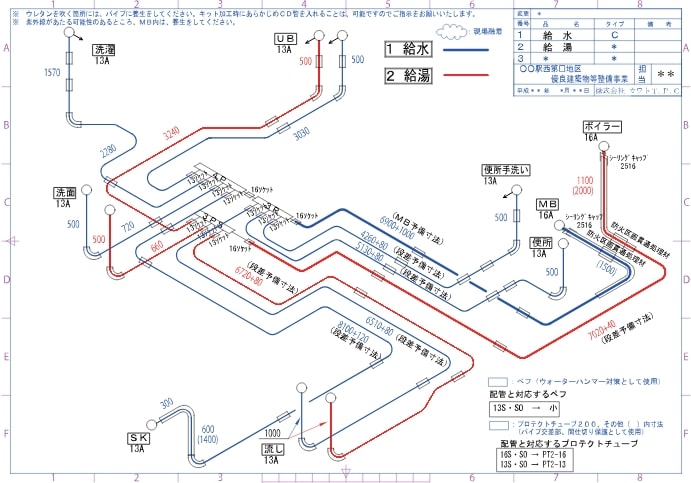

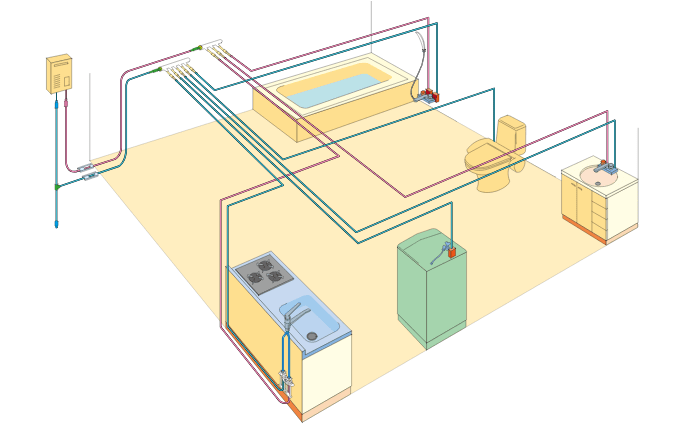

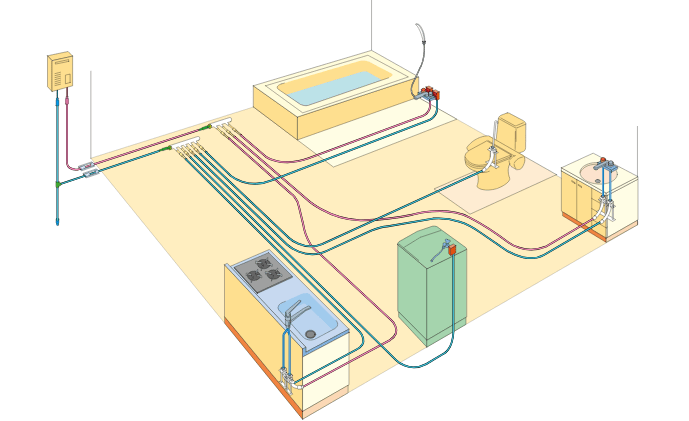

天井・床ヘッダー配管
天井
床

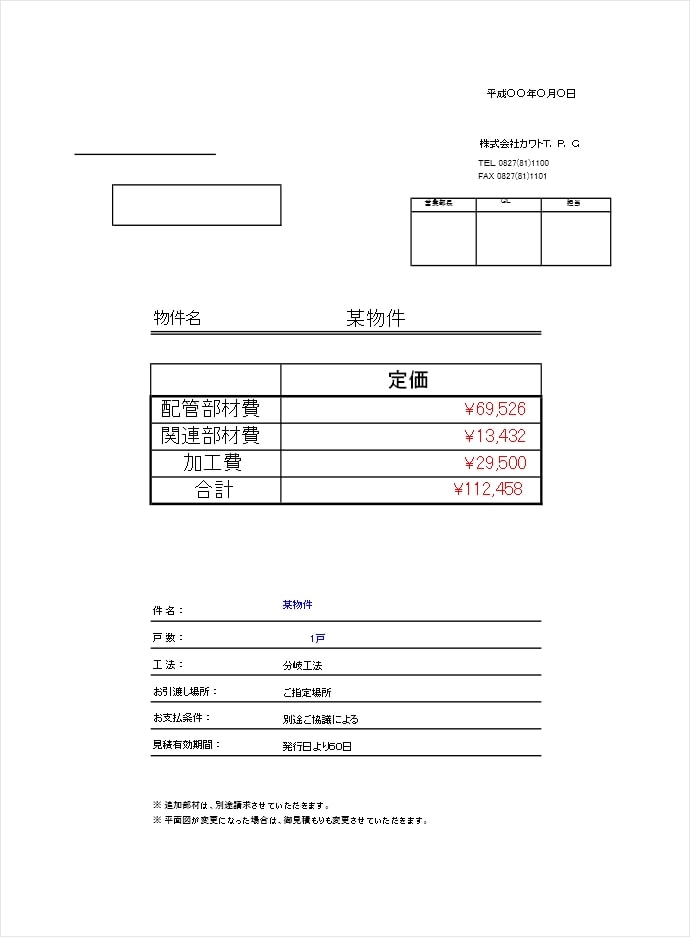

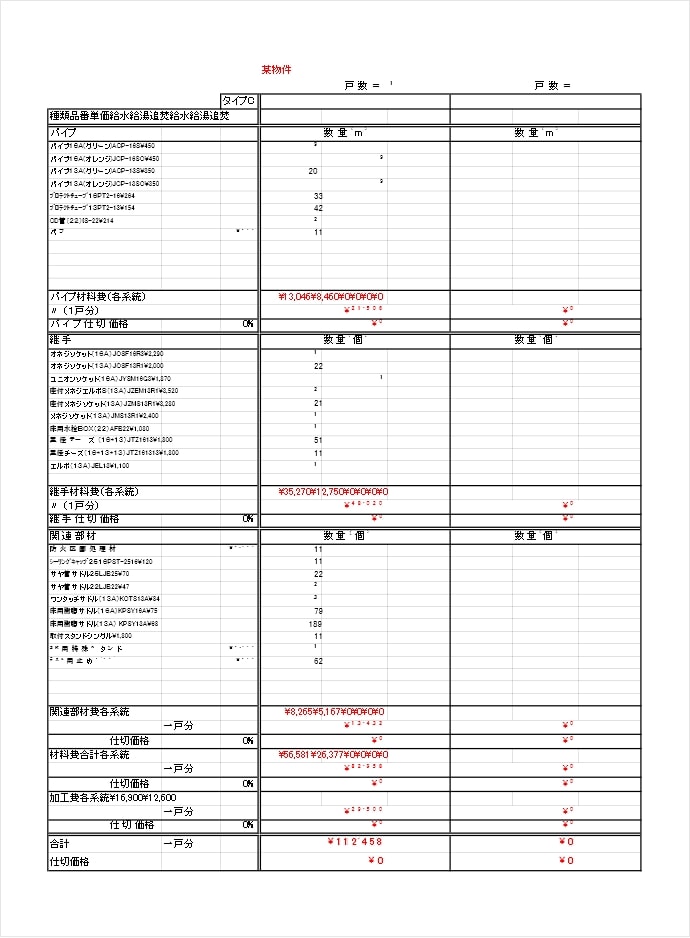

お見積書（例）
